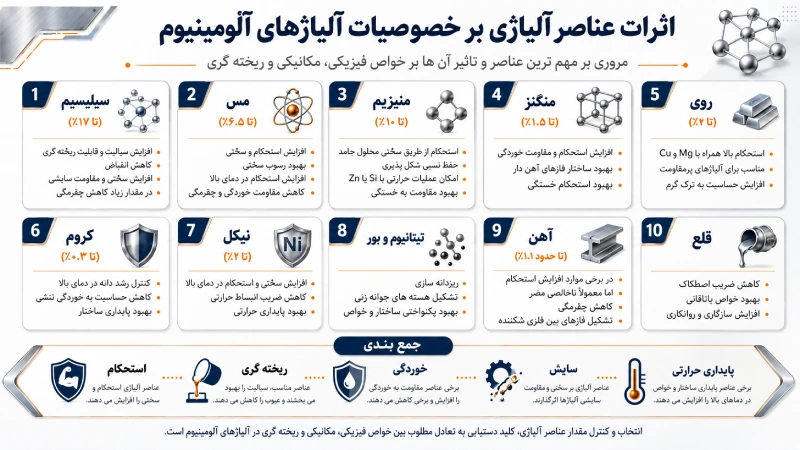

اثرات عناصر آلیاژی بر خصوصیات آلیاژهای آلومینیوم

بررسی اثرات عناصر آلیاژی یکی از مهم ترین موضوعات در انتخاب، تولید و کنترل کیفیت آلیاژهای آلومینیوم است. آلومینیوم خالص دارای ویژگی هایی مانند وزن کم، مقاومت مناسب در برابر خوردگی، رسانایی حرارتی مطلوب و قابلیت شکل پذیری است؛ اما استحکام، سختی و مقاومت سایشی آن برای بسیاری از کاربردهای صنعتی کافی نیست. به همین دلیل، عناصر مختلفی مانند سیلیسیم، مس، منیزیم، منگنز، روی، کروم، نیکل، تیتانیوم، بور، آهن، زیرکونیم و قلع به آلومینیوم اضافه می شوند.

هر عنصر آلیاژی می تواند بخشی از ساختار و خواص آلومینیوم را تغییر دهد. برخی عناصر از طریق تشکیل محلول جامد باعث افزایش استحکام می شوند، برخی قابلیت عملیات حرارتی و رسوب سختی را فراهم می کنند و گروهی دیگر با اصلاح ساختار دانه ها، کنترل فازهای بین فلزی یا کاهش اصطکاک، عملکرد آلیاژ را بهبود می دهند. مقدار هر عنصر باید با دقت کنترل شود؛ زیرا افزایش بیش از اندازه یک عنصر ممکن است در کنار مزایای موردنظر، معایبی مانند کاهش چقرمگی، افزایش تردی، افت مقاومت خوردگی یا افزایش حساسیت به ترک گرم ایجاد کند.

شناخت دقیق اثرات عناصر آلیاژی به مهندسان و تولیدکنندگان کمک می کند ترکیب مناسبی را برای روش های مختلف تولید مانند ریخته گری تحت فشار، ریخته گری ثقلی، ریژه، نورد، اکستروژن، آهنگری و ماشین کاری انتخاب کنند. در این مقاله، تأثیر مهم ترین عناصر مورد استفاده در آلیاژهای آلومینیوم و نقش آن ها در خواص مکانیکی، حرارتی، خوردگی، ریخته گری و تریبولوژیکی بررسی می شود.

منظور از عناصر آلیاژی در آلومینیوم چیست؟

عناصر آلیاژی موادی هستند که به صورت کنترل شده به فلز پایه اضافه می شوند تا خواص آن را تغییر دهند. در آلیاژهای آلومینیوم، فلز پایه بخش اصلی ترکیب را تشکیل می دهد و عناصر دیگر معمولاً در مقادیر کم یا متوسط به آن افزوده می شوند. نوع و درصد این عناصر، روش تولید، سرعت انجماد و عملیات حرارتی، ساختار نهایی آلیاژ را تعیین می کنند.

برای مثال، افزودن سیلیسیم می تواند سیالیت مذاب را افزایش دهد و ریخته گری قطعات پیچیده را آسان تر کند. افزودن منیزیم یا مس امکان افزایش استحکام از طریق عملیات حرارتی را فراهم می کند. تیتانیوم و بور برای ریزدانه سازی به کار می روند و عناصری مانند قلع می توانند خواص اصطکاکی آلیاژهای یاتاقانی را بهبود دهند.

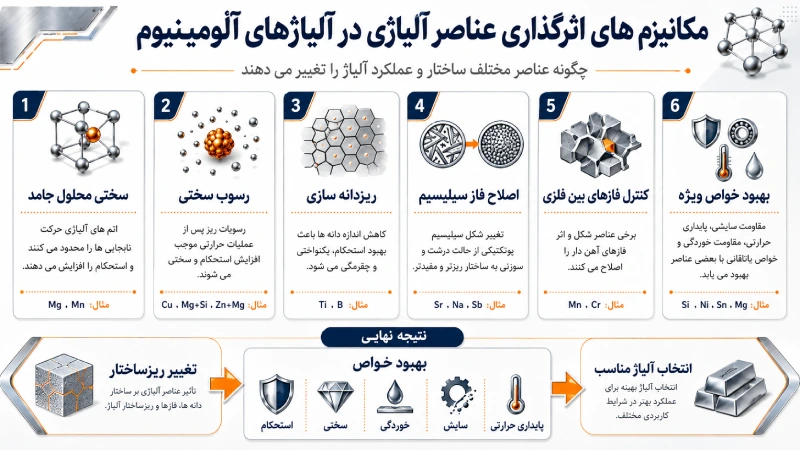

مهم‌ترین سازوکارهای استحکام‌بخشی در آلیاژهای آلومینیوم

اثرات عناصر آلیاژی از طریق سازوکارهای مختلفی در ساختار آلومینیوم ظاهر می شوند. یکی از این سازوکارها سختی محلول جامد است. در این حالت، اتم های عنصر آلیاژی در شبکه بلوری آلومینیوم قرار می گیرند و حرکت نابجایی ها را دشوار می کنند. کاهش حرکت نابجایی ها باعث افزایش استحکام و سختی ماده می شود.

سازوکار دیگر، رسوب سختی یا پیرسختی است. در این روش، عناصر آلیاژی پس از عملیات محلول سازی و سرد کردن سریع در ساختار باقی می مانند. با انجام پیرسازی طبیعی یا مصنوعی، رسوبات بسیار ریزی در زمینه آلومینیوم تشکیل می شوند. این رسوبات مانع حرکت نابجایی ها شده و استحکام آلیاژ را افزایش می دهند.

اصلاح دانه، سخت کاری پراکندگی، تشکیل ترکیبات بین فلزی، جلوگیری از رشد دانه در دماهای بالا و اصلاح شکل فاز سیلیسیم از دیگر سازوکارهایی هستند که عناصر آلیاژی از طریق آن ها خصوصیات آلیاژهای آلومینیوم را تغییر می دهند.

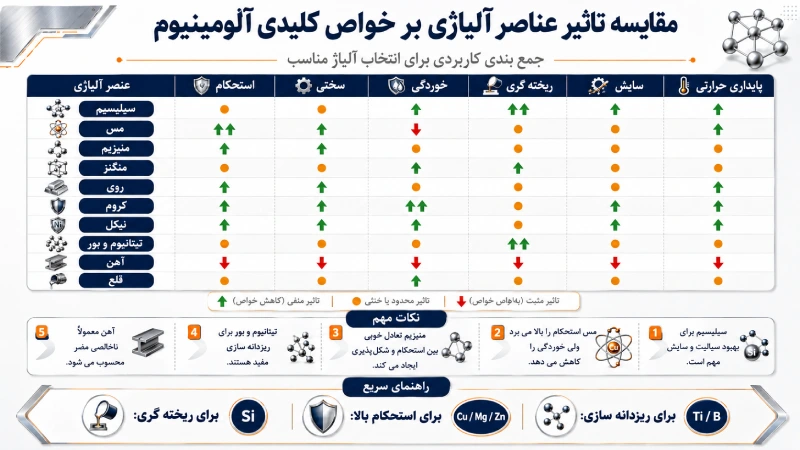

جدول مقایسه اثرات عناصر آلیاژی در آلومینیوم

اثرات سیلیسیم بر آلیاژهای آلومینیوم

سیلیسیم یکی از مهم‌ترین عناصر مورد استفاده در آلیاژهای ریختگی آلومینیوم است. مقدار سیلیسیم در برخی آلیاژهای صنعتی می‌تواند تا حدود 17 درصد نیز افزایش پیدا کند. مهم‌ترین تأثیر سیلیسیم، بهبود قابلیت ریخته‌گری و افزایش سیالیت مذاب است. مذابی که سیالیت بیشتری دارد، بهتر می‌تواند بخش‌های باریک، پیچیده و دور از مسیر ورودی قالب را پر کند.

سیلیسیم همچنین انقباض آلیاژ در زمان انجماد را کاهش می‌دهد. این ویژگی می‌تواند احتمال ایجاد برخی عیوب انقباضی را محدود کرده و پایداری ابعادی قطعات ریختگی را بهبود دهد. به همین دلیل، آلیاژهای آلومینیوم ـ سیلیسیم در تولید قطعات پیچیده خودرویی، پوسته‌ها، محفظه‌ها، قطعات دایکستی و اجزای موتور کاربرد گسترده‌ای دارند.

تأثیر سیلیسیم بر استحکام و مقاومت سایشی

حضور سیلیسیم می‌تواند سختی و مقاومت سایشی آلیاژ را افزایش دهد. ذرات سیلیسیم از سختی بالایی برخوردارند و در برابر خراش و سایش مقاومت ایجاد می‌کنند. این ویژگی در تولید پیستون، سیلندر، قطعات موتور و اجزایی که با سطوح دیگر در تماس هستند اهمیت دارد.

با این حال، شکل و اندازه ذرات سیلیسیم نقش تعیین‌کننده‌ای در خواص نهایی دارند. ذرات درشت، گوشه‌دار یا صفحه‌ای می‌توانند مانند نقاط تمرکز تنش عمل کنند و چقرمگی آلیاژ را کاهش دهند. به همین دلیل، در بعضی آلیاژها از عناصری مانند سدیم، استرانسیم یا آنتیموان برای اصلاح ساختار سیلیسیم استفاده می‌شود.

ترکیب سیلیسیم و منیزیم

یکی از مهم‌ترین اثرات عناصر آلیاژی در آلومینیوم، تشکیل ترکیب منیزیم و سیلیسیم است. این دو عنصر می‌توانند رسوبات تقویت‌کننده ایجاد کنند و امکان سخت‌کاری آلیاژ از طریق عملیات حرارتی را فراهم آورند. آلیاژهای گروه 6xxx و برخی آلیاژهای ریختگی مانند A356 از این سازوکار استفاده می‌کنند.

عملیات محلول‌سازی، کوئنچ و پیرسازی باعث تشکیل رسوبات ریز در زمینه آلومینیوم می‌شود. این رسوبات حرکت نابجایی‌ها را محدود کرده و استحکام تسلیم، سختی و مقاومت مکانیکی آلیاژ را افزایش می‌دهند.

پیشنهاد خواندنی: فناوری آلومینیوم گلپایگان

اثرات مس بر خصوصیات آلیاژهای آلومینیوم

مس یکی از عناصر مهم برای افزایش استحکام و سختی آلیاژهای آلومینیوم است و در برخی ترکیب‌ها تا حدود 6.5 درصد مورد استفاده قرار می‌گیرد. حضور مس از طریق سختی محلول جامد و تشکیل رسوبات بین‌فلزی می‌تواند استحکام تسلیم، مقاومت خستگی و سختی را افزایش دهد.

آلیاژهای آلومینیوم ـ مس کارشده در گروه 2xxx قرار می‌گیرند. همچنین آلیاژ ریختگی 201.0 نمونه‌ای از آلیاژهای دارای مس است. این مواد در کاربردهایی استفاده می‌شوند که نسبت استحکام به وزن اهمیت بالایی دارد.

نقش مس در عملیات رسوب‌سختی

مس قابلیت عملیات حرارتی آلیاژ را افزایش می‌دهد. پس از عملیات محلول‌سازی، سرد کردن سریع و پیرسازی، رسوبات ریزی در ساختار تشکیل می‌شوند که مانع حرکت نابجایی‌ها خواهند شد. این فرایند می‌تواند استحکام آلیاژ را به میزان قابل توجهی افزایش دهد.

معایب افزایش مس

با وجود افزایش استحکام، مس می‌تواند مقاومت خوردگی آلیاژ آلومینیوم را کاهش دهد. اختلاف پتانسیل الکتروشیمیایی میان فازهای غنی از مس و زمینه آلومینیوم ممکن است شرایط لازم برای خوردگی موضعی را فراهم کند. افزایش مس همچنین می‌تواند چقرمگی و قابلیت شکل‌پذیری آلیاژ را کاهش دهد.

بنابراین، میزان مس باید بر اساس شرایط کاری قطعه تعیین شود. برای قطعاتی که در محیط‌های مرطوب یا خورنده فعالیت می‌کنند، کنترل مس و استفاده از پوشش‌های محافظ اهمیت بیشتری دارد.

اثرات منیزیم بر آلیاژهای آلومینیوم

منیزیم یکی از مؤثرترین عناصر برای افزایش استحکام آلومینیوم از طریق سختی محلول جامد است. در بعضی آلیاژها، مقدار منیزیم می‌تواند تا حدود 10 درصد باشد. منیزیم بدون کاهش شدید چقرمگی، سختی و استحکام آلیاژ را افزایش می‌دهد.

آلیاژهای آلومینیوم ـ منیزیم کارشده در گروه 5xxx قرار دارند. این گروه معمولاً از مقاومت خوردگی، قابلیت جوشکاری و استحکام مناسبی برخوردار است و در صنایع دریایی، مخازن، بدنه تجهیزات و سازه‌های جوشی کاربرد دارد.

ترکیب منیزیم با سیلیسیم و روی

منیزیم در ترکیب با سیلیسیم، امکان تولید آلیاژهای عملیات حرارتی‌پذیر گروه 6xxx را فراهم می‌کند. همچنین ترکیب منیزیم با روی و در برخی موارد مس، پایه آلیاژهای پرمقاومت گروه 7xxx است. این آلیاژها می‌توانند پس از عملیات حرارتی به استحکام بسیار بالایی دست پیدا کنند.

آلیاژهای ریختگی 356.0 و 713.0 نمونه‌هایی هستند که از تأثیر منیزیم در کنار سایر عناصر بهره می‌برند. مقدار منیزیم باید دقیق کنترل شود؛ زیرا کاهش آن ممکن است پاسخ آلیاژ به عملیات حرارتی را محدود کند و افزایش بیش از حد آن نیز می‌تواند اکسیداسیون مذاب و تشکیل سرباره را بیشتر کند.

اثرات منگنز بر آلیاژهای آلومینیوم

منگنز معمولاً تا حدود 1.5 درصد به آلیاژهای آلومینیوم اضافه می‌شود. این عنصر از طریق سختی محلول جامد و تشکیل ذرات پراکنده، استحکام ماده را افزایش می‌دهد. آلیاژهای آلومینیوم ـ منگنز کارشده در گروه 3xxx قرار می‌گیرند.

منگنز می‌تواند مقاومت خوردگی و استحکام خستگی در چرخه‌های کوتاه را بهبود دهد. این عنصر همچنین در کنترل ترکیبات بین‌فلزی حاوی آهن و سیلیسیم نقش مهمی دارد.

اصلاح ترکیبات آهن‌دار توسط منگنز

در آلیاژهای آلومینیوم حاوی آهن و سیلیسیم، ممکن است فازهای صفحه‌ای و شکننده‌ای تشکیل شوند که چقرمگی را کاهش می‌دهند. منگنز می‌تواند شکل و ترکیب این فازها را تغییر دهد و آن‌ها را به ساختارهایی با اثر مخرب کمتر تبدیل کند.

این تغییر شکل فازهای بین‌فلزی می‌تواند قابلیت شکل‌پذیری، چقرمگی و مقاومت قطعه در برابر شروع ترک را بهبود دهد. البته مقدار زیاد منگنز ممکن است باعث تشکیل لجن‌های بین‌فلزی و ذرات درشت شود؛ بنابراین نسبت منگنز به آهن باید کنترل شود.

اثرات روی بر خصوصیات آلیاژهای آلومینیوم

روی به‌تنهایی تأثیر استحکام‌بخشی محدودی دارد، اما در ترکیب با منیزیم و مس، یکی از قوی‌ترین سیستم‌های آلیاژی آلومینیوم را ایجاد می‌کند. مقدار روی در برخی آلیاژها می‌تواند تا حدود 8 درصد افزایش یابد.

آلیاژهای گروه 7xxx از ترکیب آلومینیوم، روی، منیزیم و در بسیاری از موارد مس تشکیل می‌شوند. این آلیاژها پس از عملیات حرارتی می‌توانند استحکام بسیار بالایی پیدا کنند و در صنایع هوافضا، سازه‌های مهندسی و قطعات تحت بار استفاده شوند.

محدودیت‌های استفاده از روی

افزایش روی و منیزیم می‌تواند حساسیت آلیاژ را به ترک گرم در زمان انجماد افزایش دهد. برخی ترکیبات این گروه همچنین ممکن است نسبت به خوردگی تنشی و خوردگی لایه‌ای حساس باشند. به همین دلیل، عملیات حرارتی، سرعت سرد شدن و کنترل ترکیب شیمیایی اهمیت زیادی دارند.

تأثیر کروم در آلیاژهای آلومینیوم

کروم معمولاً در مقادیر کم و تا حدود 0.3 درصد به آلیاژهای آلومینیوم اضافه می‌شود. این عنصر می‌تواند از رشد بیش از حد دانه‌ها در دماهای بالا جلوگیری کند. کنترل رشد دانه در فرایندهایی مانند آنیل کردن، عملیات حرارتی و شکل‌دهی گرم اهمیت دارد.

کروم با تشکیل ذرات پراکنده پایدار، حرکت مرزدانه‌ها را محدود می‌کند و ساختار آلیاژ را در دماهای بالا پایدار نگه می‌دارد. این عنصر همچنین می‌تواند حساسیت برخی آلیاژهای پرمقاومت را به ترک خوردگی تنشی کاهش دهد.

اثر کروم در اصلاح فازهای آهن‌دار تا حدی مشابه منگنز است. با این حال، افزایش بیش از اندازه آن ممکن است باعث تشکیل ترکیبات درشت یا مشکلاتی در فرایند ذوب و ریخته‌گری شود.

اثرات نیکل بر آلیاژهای آلومینیوم

نیکل در برخی آلیاژهای آلومینیوم تا حدود 2 درصد مورد استفاده قرار می‌گیرد. مهم‌ترین اثر نیکل، افزایش استحکام، سختی و پایداری مکانیکی در دماهای بالا است. این ویژگی در ساخت قطعات موتور، پیستون و اجزایی که در معرض حرارت قرار دارند اهمیت دارد.

نیکل در آلیاژهای آلومینیوم ـ مس و آلومینیوم ـ سیلیسیم می‌تواند ترکیبات بین‌فلزی نسبتاً پایداری ایجاد کند. این ترکیبات در دمای بالا مقاومت خود را بهتر حفظ کرده و مانع افت سریع استحکام می‌شوند.

تأثیر نیکل بر خواص حرارتی

نیکل می‌تواند ضریب انبساط حرارتی بعضی آلیاژهای آلومینیوم را کاهش دهد و پایداری ابعادی قطعات را در تغییرات دما بهبود بخشد. این خاصیت برای پیستون‌ها و قطعاتی که تحت چرخه‌های مداوم گرم و سرد شدن قرار دارند بسیار مهم است.

افزودن نیکل ممکن است مدول الاستیسیته و مقاومت خزش را نیز بهبود دهد. با این حال، حضور فازهای سخت نیکل‌دار می‌تواند ماشین‌کاری و شکل‌پذیری آلیاژ را دشوارتر کند.

تأثیر تیتانیوم و بور در ریزدانه‌سازی

تیتانیوم و بور معمولاً در مقادیر بسیار کم به مذاب آلومینیوم اضافه می‌شوند، اما تأثیر آن‌ها بر ساختار انجمادی قابل توجه است. تیتانیوم می‌تواند ترکیباتی مانند Al3Ti ایجاد کند که به‌عنوان محل جوانه‌زنی دانه‌های آلومینیوم عمل می‌کنند.

بور نیز در ترکیب با تیتانیوم باعث تشکیل ذرات TiB2 می‌شود. این ذرات هسته‌های مؤثری برای جوانه‌زنی هستند و تعداد دانه‌های تشکیل‌شده در زمان انجماد را افزایش می‌دهند. افزایش تعداد دانه‌ها باعث کاهش اندازه متوسط آن‌ها می‌شود.

مزایای ساختار ریزدانه

ساختار ریزدانه می‌تواند یکنواختی خواص مکانیکی، استحکام، چقرمگی و کیفیت سطح قطعات را بهبود دهد. ریزدانه‌سازی همچنین احتمال ترک گرم و برخی عیوب انجمادی را کاهش می‌دهد.

میزان افزودن تیتانیوم و بور باید کنترل شود. افزودن بیش از حد، نگهداری طولانی مذاب یا حضور برخی عناصر مزاحم می‌تواند اثر ریزدانه‌سازی را کاهش دهد. بنابراین، زمان و روش افزودن مواد ریزدانه‌ساز اهمیت زیادی دارد.

نقش زیرکونیم و وانادیم در آلیاژهای آلومینیوم

زیرکونیم معمولاً تا حدود 0.3 درصد و وانادیم تا حدود 0.2 درصد در برخی آلیاژهای آلومینیوم استفاده می‌شوند. این عناصر می‌توانند ذرات پراکنده و پایداری در ساختار تشکیل دهند و حرکت مرزدانه‌ها و نابجایی‌ها را محدود کنند.

یکی از مهم‌ترین اثرات عناصر آلیاژی مانند زیرکونیم و وانادیم، جلوگیری از بازیابی و تبلور مجدد در دماهای بالا است. این عناصر دمای تبلور مجدد را افزایش داده و باعث حفظ ساختار کارسردشده یا ریزدانه در شرایط حرارتی می‌شوند.

زیرکونیم در آلیاژهای هوافضایی و قطعاتی که به پایداری حرارتی نیاز دارند اهمیت ویژه‌ای دارد. رسوبات حاوی زیرکونیم می‌توانند مقاومت خزشی و پایداری ساختار را در دماهای بالا افزایش دهند.

اثرات آهن بر خصوصیات آلیاژهای آلومینیوم

آهن در بسیاری از آلیاژهای آلومینیوم به‌عنوان ناخالصی شناخته می‌شود، اما در برخی آلیاژهای دایکست مقدار کنترل‌شده آن می‌تواند مزایایی داشته باشد. آهن با تشکیل ترکیبات بین‌فلزی آلومینیوم ـ آهن، سختی و استحکام موضعی را افزایش می‌دهد.

در ریخته‌گری تحت فشار، وجود مقدار مناسبی از آهن می‌تواند چسبندگی آلومینیوم مذاب به قالب فولادی را کاهش دهد. این ویژگی به افزایش عمر قالب و تسهیل خروج قطعه کمک می‌کند.

مشکلات ناشی از آهن اضافی

افزایش بیش از حد آهن می‌تواند ترکیبات بین‌فلزی درشت و شکننده ایجاد کند. برخی از این ترکیبات به شکل صفحات یا سوزن‌های کشیده در ساختار ظاهر می‌شوند و مانند محل تمرکز تنش عمل می‌کنند.

این فازها چقرمگی، شکل‌پذیری و مقاومت خستگی آلیاژ را کاهش می‌دهند. در قطعات حساس، وجود ترکیبات آهن‌دار درشت ممکن است احتمال آغاز ترک یا نشتی را افزایش دهد. استفاده از منگنز، کنترل سرعت انجماد و کاهش میزان آهن از راه‌های محدود کردن این مشکل هستند.

پیشنهاد خواندنی: ضایعات آلومینیوم

اصلاح فاز سیلیسیم با سدیم، استرانسیم، آنتیموان و کلسیم

در آلیاژهای آلومینیوم ـ سیلیسیم هایپویوتکتیک و یوتکتیک، فاز سیلیسیم ممکن است به شکل صفحات یا ذرات درشت تشکیل شود. این ساختار درشت می‌تواند چقرمگی و شکل‌پذیری قطعه را کاهش دهد.

عناصر اصلاح‌کننده‌ای مانند سدیم، استرانسیم، آنتیموان و کلسیم در مقادیر بسیار کم به مذاب اضافه می‌شوند تا شکل سیلیسیم را تغییر دهند. برای مثال، مقدار سدیم یا کلسیم ممکن است در محدوده چند هزارم درصد و مقدار استرانسیم تا حدود چند صدم درصد باشد.

تأثیر اصلاح ساختار سیلیسیم

این عناصر می‌توانند ساختار سیلیسیم را از صفحات درشت و گوشه‌دار به ساختاری ریزتر، فیبری یا گردتر تبدیل کنند. کاهش اندازه و تغییر شکل فاز سیلیسیم باعث کاهش تمرکز تنش شده و چقرمگی، شکل‌پذیری و استحکام کششی قطعه را بهبود می‌دهد.

مقدار اصلاح‌کننده باید دقیق کنترل شود. کمبود عنصر اصلاح‌کننده ممکن است نتیجه کافی ایجاد نکند و افزودن بیش از اندازه نیز می‌تواند تخلخل، اکسیداسیون یا تشکیل فازهای نامطلوب را افزایش دهد.

اثرات قلع بر آلیاژهای آلومینیوم

قلع در آلیاژهای خاص آلومینیومی، به‌ویژه مواد یاتاقانی، ممکن است در مقادیر زیاد و حتی تا حدود 40 درصد استفاده شود. هدف اصلی از افزودن قلع، بهبود خواص اصطکاکی و روانکاری آلیاژ است.

قلع ضریب اصطکاک را کاهش می‌دهد و می‌تواند احتمال چسبیدن سطح یاتاقان به محور را محدود کند. همچنین قابلیت سازگاری سطح یاتاقان با ناهمواری‌های جزئی محور را افزایش می‌دهد.

کاربرد آلیاژهای آلومینیوم ـ قلع

این آلیاژها در تولید یاتاقان‌ها، بوش‌ها و قطعاتی استفاده می‌شوند که در معرض حرکت لغزشی قرار دارند. فاز نرم قلع می‌تواند ذرات ریز آلاینده را در خود جای دهد و احتمال آسیب دیدن سطح محور را کاهش دهد.

افزایش قلع معمولاً استحکام زمینه آلومینیوم را کاهش می‌دهد. به همین دلیل، ترکیب آلیاژ و ساختار آن باید به‌گونه‌ای طراحی شود که میان استحکام مکانیکی و خواص روانکاری تعادل برقرار شود.

تأثیر عناصر آلیاژی بر مقاومت خوردگی آلومینیوم

آلومینیوم به‌صورت طبیعی لایه نازکی از اکسید محافظ روی سطح خود تشکیل می‌دهد. این لایه می‌تواند از ادامه خوردگی جلوگیری کند. با این حال، افزودن عناصر مختلف ممکن است مقاومت خوردگی را افزایش یا کاهش دهد.

منیزیم و منگنز در بسیاری از ترکیب‌ها مقاومت خوردگی مناسبی ایجاد می‌کنند. در مقابل، مس می‌تواند اختلاف پتانسیل الکتروشیمیایی میان فازها را افزایش داده و حساسیت به خوردگی موضعی را بیشتر کند. آلیاژهای پرمقاومت حاوی روی، منیزیم و مس نیز ممکن است به خوردگی تنشی حساس باشند.

بنابراین، بررسی اثرات عناصر آلیاژی بر خوردگی باید همراه با شرایط محیطی، عملیات حرارتی، ریزساختار، نوع پوشش و تنش‌های وارد بر قطعه انجام شود.

تأثیر عناصر آلیاژی بر عملیات حرارتی

همه آلیاژهای آلومینیوم قابلیت افزایش استحکام از طریق عملیات حرارتی را ندارند. عناصری مانند مس، منیزیم، سیلیسیم و روی می‌توانند ترکیبات محلول و رسوبات تقویت‌کننده ایجاد کنند. به همین دلیل، آلیاژهای گروه‌های 2xxx، 6xxx و 7xxx و برخی آلیاژهای ریختگی قابلیت رسوب‌سختی دارند.

در مقابل، آلیاژهای گروه 3xxx و 5xxx معمولاً بیشتر از طریق سختی محلول جامد و کار سرد تقویت می‌شوند. انجام عملیات حرارتی نامناسب ممکن است باعث رشد دانه، درشت شدن رسوبات یا کاهش استحکام شود.

نقش عناصر در پایداری حرارتی

کروم، منگنز، زیرکونیم و وانادیم با تشکیل ذرات پراکنده، رشد دانه و تبلور مجدد را محدود می‌کنند. نیکل نیز می‌تواند پایداری استحکام در دمای بالا را افزایش دهد. این عناصر برای قطعاتی که تحت حرارت یا چرخه‌های دمایی قرار دارند اهمیت زیادی دارند.

چرا کنترل درصد عناصر آلیاژی ضروری است؟

افزایش یک عنصر آلیاژی همیشه به معنای افزایش کیفیت نیست. هر عنصر دارای محدوده بهینه‌ای است و خروج از این محدوده می‌تواند خواص آلیاژ را نامتعادل کند. برای مثال، مس استحکام را افزایش می‌دهد اما مقاومت خوردگی را کاهش می‌دهد. آهن ممکن است چسبندگی به قالب را محدود کند، اما مقدار زیاد آن چقرمگی را کاهش می‌دهد.

کنترل ترکیب شیمیایی باید از مرحله انتخاب مواد اولیه تا پایان ذوب انجام شود. استفاده از ضایعات نامشخص، اختلاط گریدها، اکسیداسیون عناصر و خطای نمونه‌برداری می‌توانند ترکیب نهایی را تغییر دهند.

آنالیز شیمیایی، کنترل دما، یکنواخت‌سازی مذاب و ثبت اطلاعات هر محموله، از مهم‌ترین روش‌های کنترل اثرات عناصر آلیاژی در محصول نهایی هستند.

سؤالات متداول درباره اثرات عناصر آلیاژی

1- کدام عنصر سیالیت آلیاژهای آلومینیوم را افزایش می‌دهد؟

سیلیسیم مهم‌ترین عنصر برای افزایش سیالیت مذاب آلومینیوم است. این عنصر قابلیت پر شدن قالب و تولید قطعات پیچیده را بهبود می‌دهد و انقباض آلیاژ را نیز کاهش می‌دهد.

2- کدام عناصر باعث رسوب‌سختی آلومینیوم می‌شوند؟

مس، منیزیم، سیلیسیم و روی از مهم‌ترین عناصر مؤثر در رسوب‌سختی هستند. ترکیب این عناصر می‌تواند رسوبات ریزی ایجاد کند که حرکت نابجایی‌ها را محدود کرده و استحکام آلیاژ را افزایش می‌دهند.

3- آیا افزایش آهن در آلیاژ آلومینیوم مفید است؟

مقدار کنترل‌شده آهن در آلیاژهای دایکست می‌تواند چسبندگی مذاب به قالب را کاهش دهد. با این حال، مقدار زیاد آهن باعث تشکیل ترکیبات بین‌فلزی شکننده و کاهش چقرمگی، شکل‌پذیری و مقاومت خستگی می‌شود.
